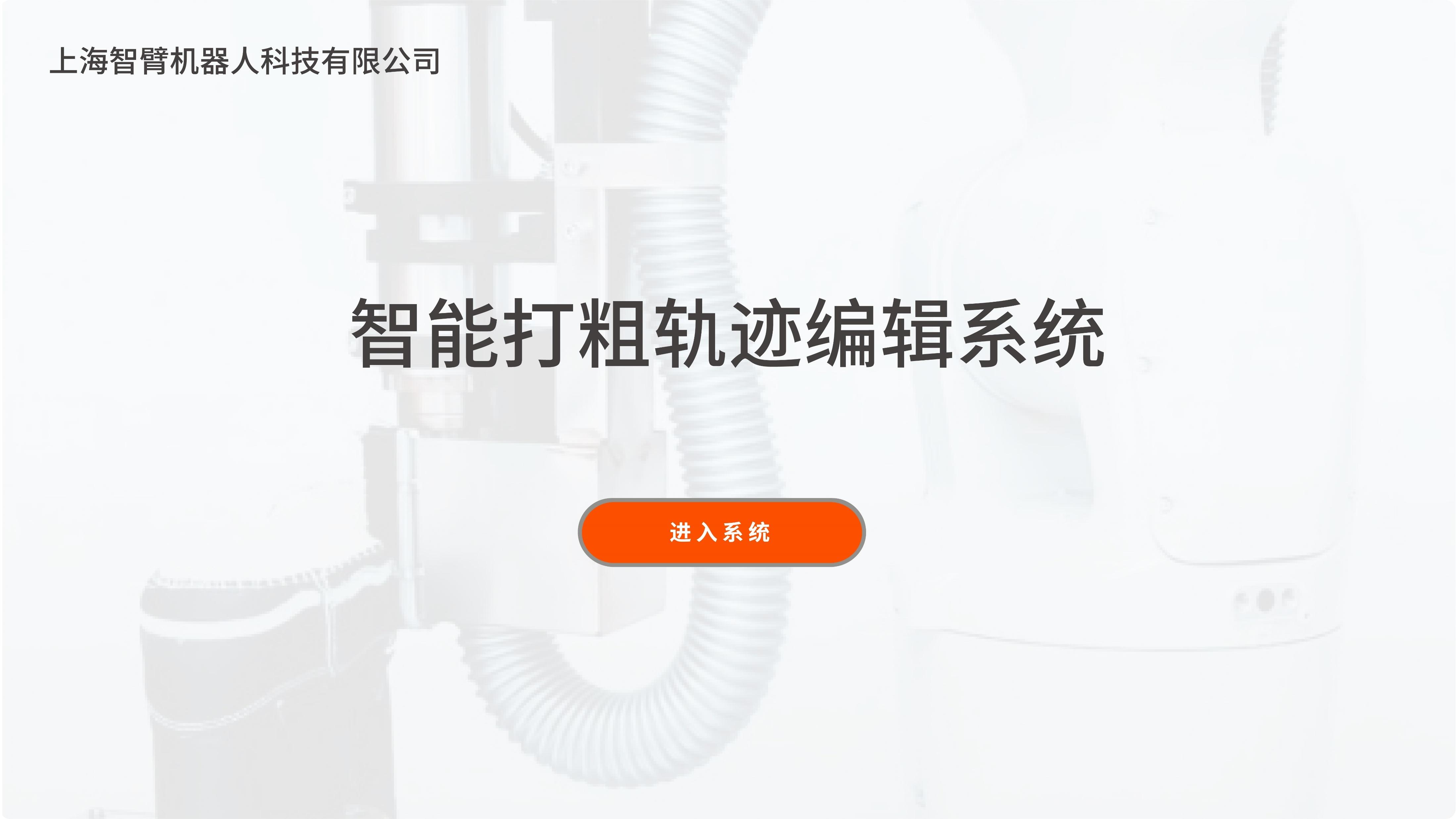

本期给大家介绍一下数字化智能打粗轨迹编辑系统——轨迹生成及操作。

PART.01

{ 数据文件调入 }

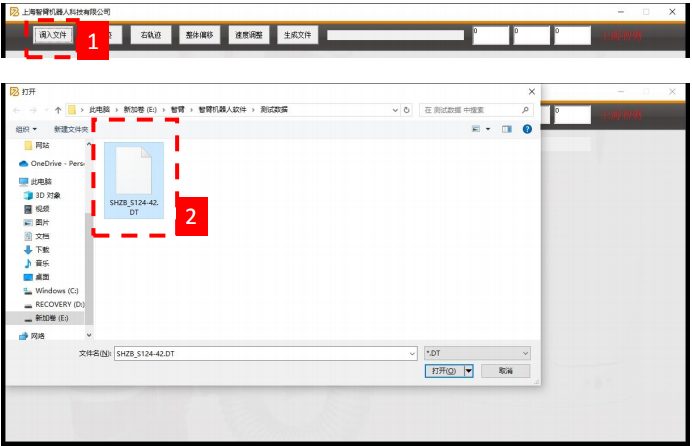

进入系统后，点击“调入文件”；

选择“ DT ”后缀的专用数据文件。

PART.02

{ 左右轨迹生成 }

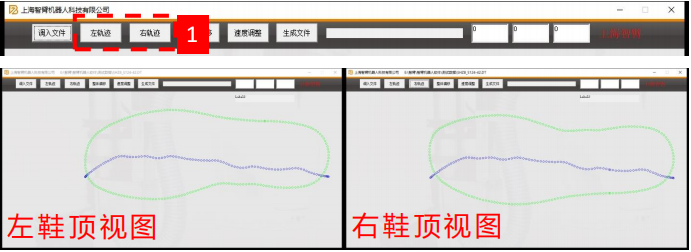

数据调入后，点击“左轨迹”或“右轨迹”即可生成对应的鞋轮毂顶视图。

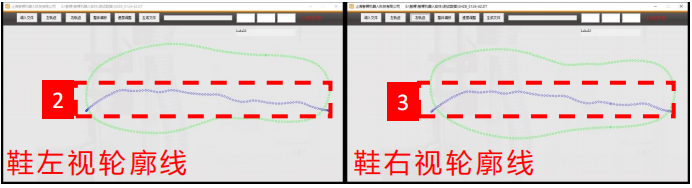

蓝色线部分为“鞋左视轮廓线”和“鞋右视轮廓线 ”。

PART.03

{ 轨迹点操作和参数显示}

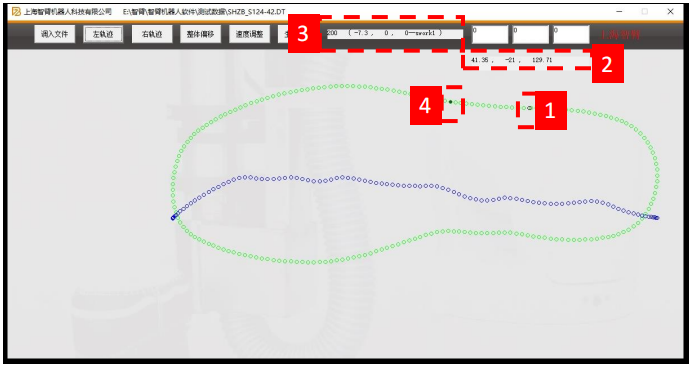

“鼠标左击”即可选择一个轨迹点，总共 200 个轨迹点皆可选择；

从左到右依次显示的是选择的轨迹点“ x ， y ， z ”的坐标；

从左到右依次显示的是选择的轨迹点的“编号（倾角度数，长宽增量，高度增量 — 速度） ”；

“鼠标右击”即可删除一个轨迹点。
